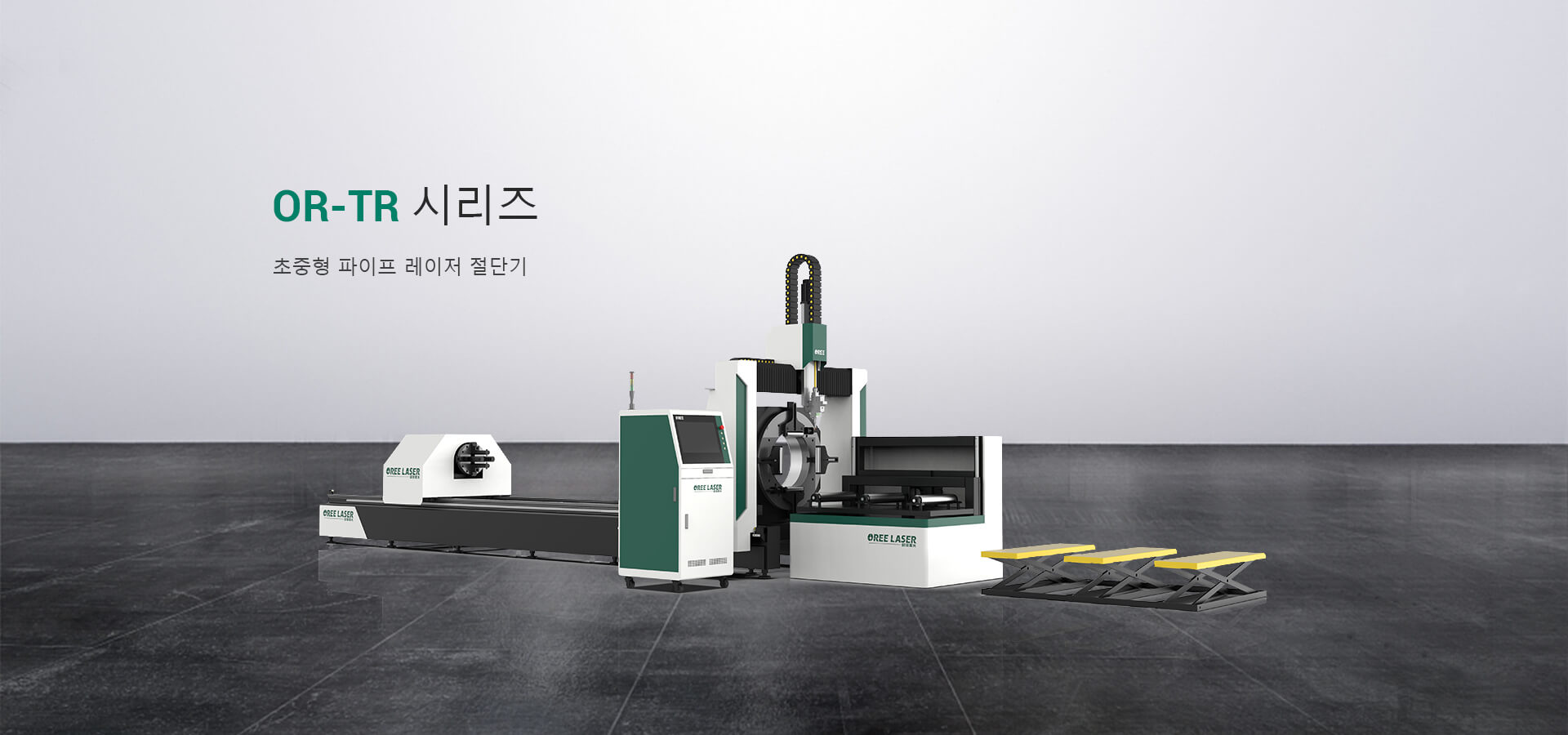

초중형 파이프 레이저 절단기 시리즈 OR-TR

언어 선택

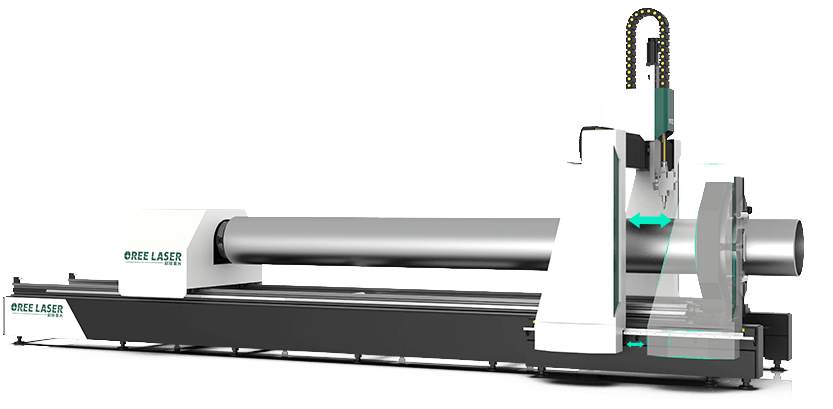

이동식 갠트리 구조

수평시 베드 배치, 2척 디자인, 낮은 무게 중심, 안정적이고 견고함;이동식 갠트리 구조는 긴 공작물과 짧은 잔재의 절단 요구를 충족 가능.

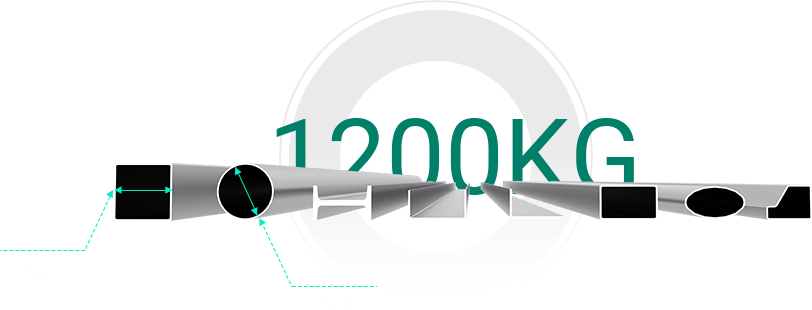

파이프 절단의 더 넓은 범위

처리된 파이프의 최대 직경은 590mm가능, 하중은 1200kg가능.원 파이프 및 각 파이프와 같은 기존 파이프뿐만 아니라 앵글 스틸, 채널 스틸 및 H-빔과 같은 프로파일 처리에 국한되지 않다.드롭 모양, C 모양 등과 같은 다른 특수 모양의 튜브도 절단 가능.옵션 ±45°베벨 절단 기능

3D 5축 절단헤드

3D 5축 절단 헤드를 선택 가능하여 최대 45° 베벨 절단이 가능해 전문적인 중형 파이프 절단 솔루션을 제공해 드릴 수 있다.

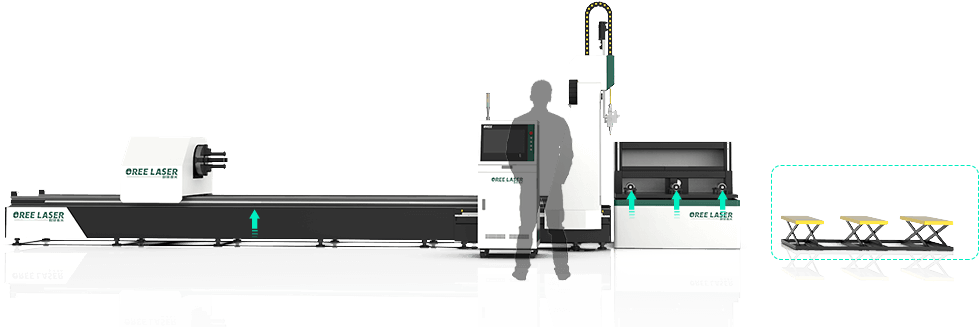

좋은 가성비

2척 모델의 간단하고 효율적이며 절단 동작이 적고 가성비가 높다는 장점을 최대하게 활용.로딩 지지 조절이 가능 , 편리한 조작, 파이프를 효과적으로 지지함.Flowing 언로딩 지지, 보조 언로딩 승강대, 절단 정확도 향상, 편리한 언로딩.

전문 파이프 EtherCAT 버스 시스템

전문 파이프 절단 EtherCAT 버스 시스템 갖춤, 고정밀 및 고품질 가공 이뤄짐.
1.전문 3D 넥스팅 소프트웨어;
2.풍부한 파이프 절단 공정 데이터베이스;
3.보고서 및 가공 기록 자동 생성.
4.간결한 인터페이스, 쉽게 배우고 이해하기, 효율적인 조작.

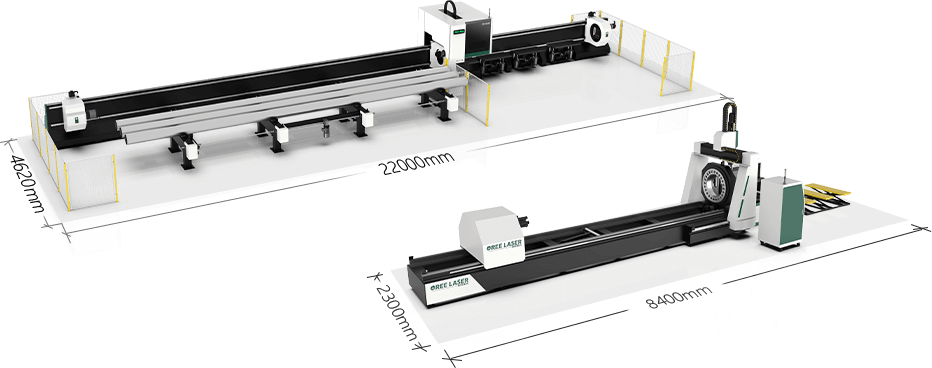

컴팩트 모델

부지 면적이 작고 시장에서의 3척 및 4척 파이프 절단기에 비해 부지 면적이 30 %를 감소한다.동시에 설치가 간단하고 분해 및 조립이 편리하며 고객이 신속하게 생산에 투입하는 것이 편리한다.

Product Video

Technical Parameter

inch

Model	OR-TR6060	OR-TR12060
힘	3000w-12000w	3000w-12000w
원형 튜브의 유효 절단 직경	20-590mm	20-590mm
사각 관의 유효 절단 직경	20-400mm	20-400mm
Y축 최대 가속도	0.5G	0.5G
최대 절단 길이	6300mm	12300mm
최대 척 속도	30r/min	30r/min

Model	OR-TR6060	OR-TR12060
힘	3000w-12000w	3000w-12000w
원형 튜브의 유효 절단 직경	0.787-23.22inch	0.787-23.22inch
사각 관의 유효 절단 직경	0.787-15.74inch	0.787-15.74inch
Y축 최대 가속도	0.5G	0.5G
최대 절단 길이	248.03inch	484.25inch
최대 척 속도	30r/min	30r/min
