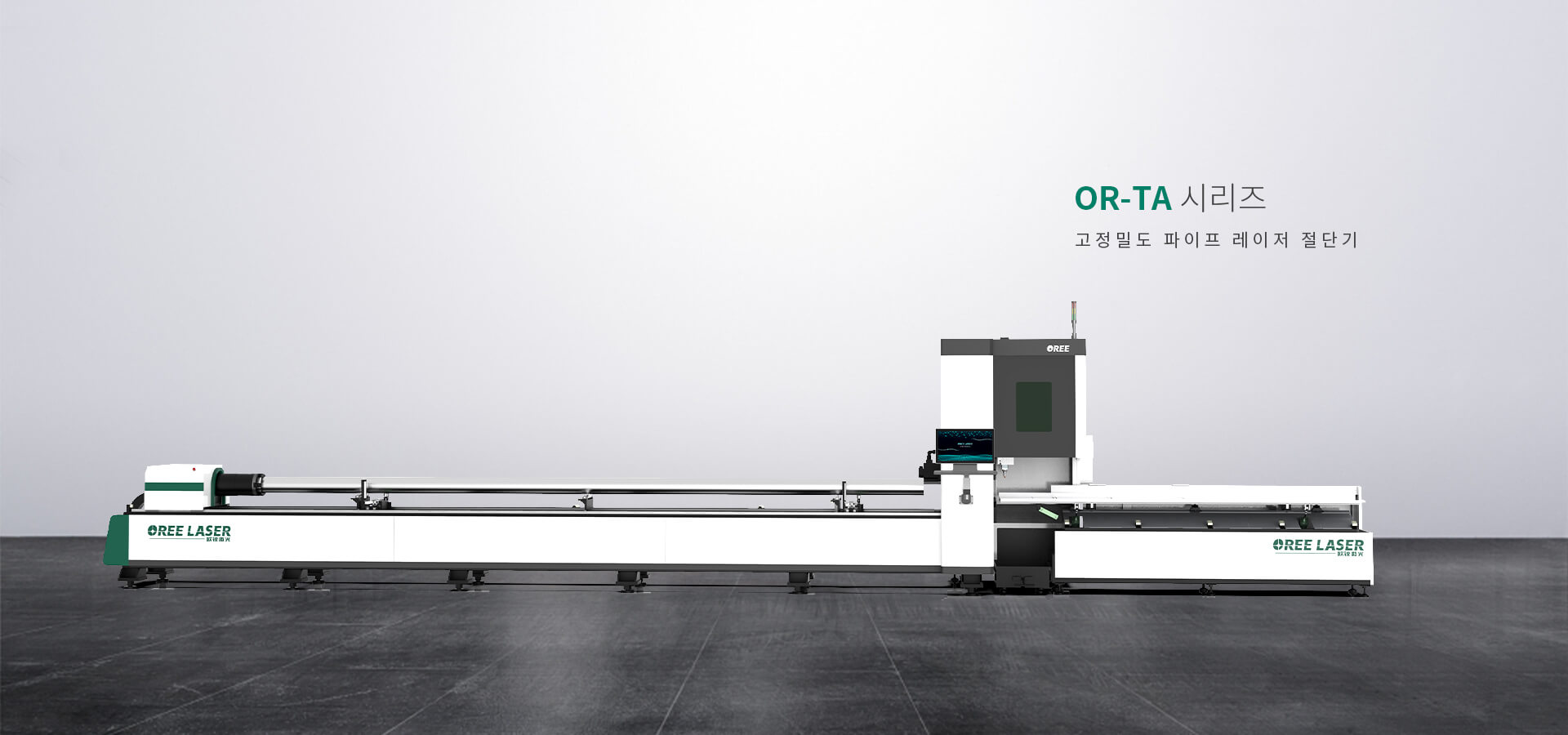

전자동 고속 파이프 레이저 커팅기 OR-TA

언어 선택

자동 지능형 고속 공급 시스템

적재와 절단이 동시에 수행됩니다. 안정적이고 내구성있는 서보 모터, 단일 적재 중량은 5 톤에 도달 할 수 있습니다. 즉각적인 파이프 전달, 원활한 연결.

고정밀 자동 센터링 공압 척

고정밀 완전 자동 공압 척, 정밀 기어 변속기, 강력한 자동 센터링 기능, 전기 척 속도의 3 배, 편리하고 효율적인 공압 척 원키 클램핑, 슈퍼 공압 클램핑 력, 무거운 파이프에 대한 더 견고한 클램핑, 정밀 절단 그리고 좋은 품질

양면 후속 지원 장치

양면 리프팅 지지대는 후속 기계로 인한 파이프의 가공 오류를 줄이고 파이프 전체의 균일 한 힘을 보장하며 절단 정확도를 향상시킬 수 있습니다. 척과지지 장치는 고도로 동기화되어 있으며, 재료는 실시간으로로드되어 파이프의 왜곡으로 인한 절단 정확도 저하 문제를 방지합니다.

튜브 절단 버스 시스템 업그레이드

Cypcut FSCUT5000 파이프 절단 버스 시스템은 사각 파이프, 원형 파이프, 경마장 모양, 타원형 및 기타 연신 파이프, 앵글 스틸 및 채널 스틸의 고정밀 및 고효율 절단을 지원합니다.

원피스 침대

전반적인 고강도 냉간 압연 튜브 시트 맞춤형 용접 침대, 플러그인 구조, 등강도 용접 채택

효율적인 자동 윤활 시스템

장비 사용 기간에 따라 자동 윤활 횟수 및 시간 간격을 수동으로 설정하십시오. 가이드 레일, 슬라이더, 기어, 랙 및 기타 구성 요소의 자동 윤활, 재활용 및 윤활 폐유의 중앙 집중식 처리.

비디오 센터

기술 매개 변수

inch

모델	TA6035	TA9035	TA12035	TA6020	TA12020	TA12025
레이저 출력 전력	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w
원파이프 가공 외경	φ15mm-φ350mm	φ15mm-φ350mm	φ15mm-φ350mm	φ15mm-φ230mm	φ15mm-φ230mm	φ15mm-φ230mm
각파이프 가공 변의 길이	□15mm-□350mm	□15mm-□350mm	□15mm-□350mm	□15mm-□230mm	□15mm-□230mm	□15mm-□250mm
위치 정확도	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm
반복 위치 정확도	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm	±0.05mm
X / Y 축 최대 동시 위치 결정 속도	80m/min	80m/min	80m/min	110m/min	110m/min	120m/min
최대 가속	0.8G	0.8G	0.8G	1.5G	0.8G	0.8G

모델	TA6035	TA6020	TA12035	TA6020	TA12020	TA12025
레이저 출력 전력	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w	1000w~6000w
원파이프 가공 외경	φ0.5906inch-13.779inch	φ0.5906inch-13.779inch	φ0.5906inch-13.779inch	φ0.5906inch-9.05512inch	φ0.5906inch-9.05512inch	φ0.5906inch-9.05512inch
각파이프 가공 변의 길이	□0.5906inch-13.779inch	□0.5906inch-13.779inch	□0.5906inch-13.779inch	□0.5906inch-9.05512inch	□0.5906inch-9.05512inch	□0.5906inch-9.05512inch
위치 정확도	±0.00197 inch	±0.00197 inch	±0.00197 inch	±0.00197 inch	±0.00197 inch	±0.00197 inch
반복 위치 정확도	±0.00197 inch	±0.00197 inch	±0.00197 inch	±0.00197 inch	±0.00197 inch	±0.00197 inch
X / Y 축 최대 동시 위치 결정 속도	80m/min	80m/min	80m/min	110m/min	110m/min	120m/min
최대 가속	0.8G	0.8G	0.8G	1.5G	0.8G	0.8G
